HDR動画周りの規格についてのまとめ

HDR映像データの伝送についての規格

HDR10

Ultra HD Blu-ray 向けの規格。全米民生技術協会( Consumer Technology Association )によって策定。RGBの諧調がそれまでの SDR( Standard Dynamic Range )では 8bit だったのが HDR10 では 10bit になっている。

Dynamic Range の規定以外にも以下ものが規定されています。

  • 色域:Rec. 2020
  • ガンマカーブ:PQ(Perceptual Quantizer)

PQ はWeb配信、映画コンテンツ向けの規格。人間の視覚特性に合わせたガンマカーブ。詳細については以下を参照。

Perceptual Quantizer
https://en.wikipedia.org/wiki/High-dynamic-range_video#Perceptual_Quantizer

HDR方式の比較
https://www.soumu.go.jp/main_content/000375840.pdf

Dolby Vision

Dolby Laboratories が提唱している規格。RGBの諧調は最大 12bit まで使用可能な規格。

HLG(Hybrid Log-Gamma)

テレビ放送番組向け。NHKBBCが提唱している規格。RGBの諧調は 10bit 、色域はRec. 2020。 SDR ディスプレイとの互換性が有る。

Hybrid Log-Gamma - Wikipedia
https://en.wikipedia.org/wiki/Hybrid_Log-Gamma

HDR10+

HDR10+ Allianceによる HDR10 の拡張規格。 HDR10 の規格にダイナミックメタデータの仕様を追加したもの。RGBの諧調は最大 12bit まで使用可能な規格。

2018年に急速な拡大が見込まれるHDRの最新拡張規格「HDR10+」とは? - 価格.comマガジン
https://kakakumag.com/av-kaden/?id=11718

ディスプレイ規格

DisplayHDR

PCモニターに必要な要件を定めたもの。ディスプレイの品質保証の規格。この規格はHDR10に対応を必須としている。

グレードとして以下のものが有る。数字が大きいほど品質が高い。

  • DisplayHDR 400
  • DisplayHDR 600
  • DisplayHDR 1000

高画質モニターの目印! 「DisplayHDR」対応のLG液晶モニター、何がどうすごいか徹底検証 (1/3) - PHILE WEB
https://www.phileweb.com/review/article/201906/07/3440.html

WindowsHDR モニターを使う手順

Windows 10 の HDR と詳細な色の設定 - Windows Help
https://support.microsoft.com/ja-jp/help/4040263/windows-10-hdr-advanced-color-settings

HDR環境の Windows で画面キャプチャをする方法

ショートカット「Windowsキー+Altキー+PrintScreenキー」でキャプチャを行うと JPEG XR と PNG ファイルで保存されます。この時、 JPEG XR ファイルには HDR の情報を保った状態でキャプチャが行われています。

HDR環境の Mac で画面キャプチャをする方法

※現在、調査中

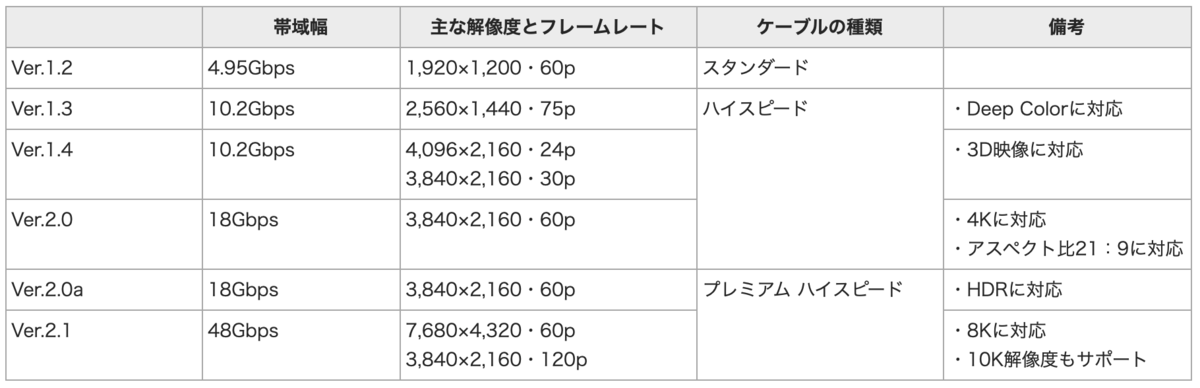

HDMI ケーブルについての注意点

ディスプレイが HDR を表示可能な性能を持っていても使用している HDMI ケーブルのバージョンによっては正しく表示されない事もあります。商品に付属していたものを使う場合は大丈夫かと思いますが、別途購入する時には気を付けましょう。

f:id:nakamura001:20200217155841p:plain
(「価格.com」からの引用)

価格.com - HDMIケーブルの選び方
https://kakaku.com/kaden/hdmi-cable/guide_2211/

関連情報

High-dynamic-range video - Wikipedia
https://en.wikipedia.org/wiki/High-dynamic-range_video

Rec. 2020 - Wikipedia
https://en.wikipedia.org/wiki/Rec._2020

What's HDR | HDR | 映像制作機材 | 法人のお客様 | ソニー
https://www.sony.jp/products/Professional/c_c/hdr/index01.html

よくわかる、HDR徹底解説! ガンマカーブの違い | EIZO株式会社
https://www.eizo.co.jp/eizolibrary/color_management/hdr/index2.html

4Kテレビ選びの重要ワードHDR=「HDR10」「Dolby Vision」「HLG」って何? - 価格.comマガジン
https://kakakumag.com/av-kaden/?id=10519
