内蔵シェーダのコード解説(2) - Unlit/Transparent

今回解説するのは Unlit/Transparent 。 Unlit/Texture と同様にライティングの反映無しのごくごくシンプルなシェーダです。 Unlit/Texture との違いは透明(Transparent)に対応している所です。テクスチャ画像のアルファ値がちゃんと反映され透過されます。

シェーダの全コード

// Unlit alpha-blended shader.
// - no lighting
// - no lightmap support
// - no per-material color

Shader "Unlit/Transparent" {
Properties {
	_MainTex ("Base (RGB) Trans (A)", 2D) = "white" {}
}

SubShader {
	Tags {"Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent"}
	LOD 100

	ZWrite Off
	Blend SrcAlpha OneMinusSrcAlpha

	Pass {
		Lighting Off
		SetTexture [_MainTex] { combine texture }
	}
}
}

解説

結構前回と同じ部分が多いので同じ部分の解説は省略します。その部分については前回の記事を参照して下さい。

	Tags {"Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent"}

前回に比べて Tags に指定されているパラメータが多いですね。

"Queue" はレンダリングの順番を指定します。今回は Transparent なシェーダなので "Transparent" が指定して有ります。

"IgnoreProjector" は Projector の投影を無視(Ignore)するかどうかを指定します。今回は無視するので "True" が指定して有ります。

因みに Projector とはこの記事で紹介した様に影を地面に投影したり、オブジェクトに対し行われる投影処理です。

"RenderType" は前回も出てきましたが今回は透明に対応しているので "Transparent" が指定されています。

公式ドキュメント

	ZWrite Off

Zバッファへの書き込みはOFFに設定。

Zバッファへの書き込みはOFFにすると前後関係が正しく描画されなくなると思うかも知れませんが透明な部分を持つオブジェクトはZ値(オブジェクトの中心のZ値)が大きい(カメラから遠い)ものから順番に描画される為、大体問題無くレンダリングされます。

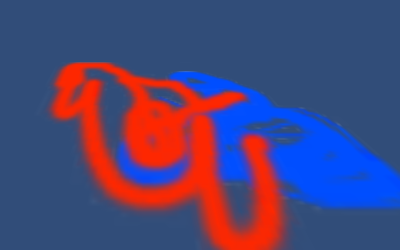

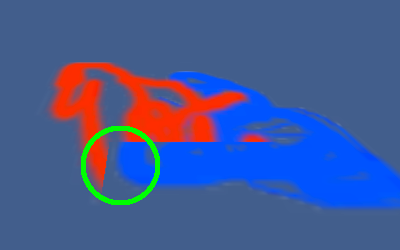

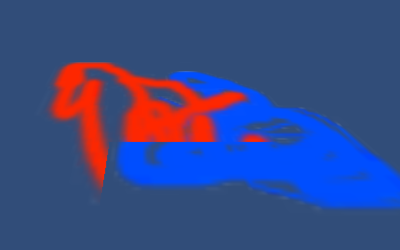

ここで今回のシェーダで描画したものと ZWrite を On にしたものでレンダリングされたが結果をキャプチャしたものを比較してみます。

ここでは横(+X方向)から見た時に以下様に見える様に傾けた2つの Plane を準備し、両方に ZWrite が Off のシェーダを設定した時と On のシェーダを設定した時の2つのレンダリング結果をキャプチャしました。

※画面下部(-Y方向)の所から青の Plane が前に出ている様に赤と青の Plane が交差しています。
